产品为大容量有可靠性指标的气密封非固体电解质固定钽电容器,银外壳封装、气密封
轴向引出结构、可带绝缘外套、有极性。电性能优良、稳定可靠、漏电流小、损耗角正切小、
寿命长的特点,适用于通迅、仪器仪表等电子设备的直流或脉动电路。该产品符合 GJB733A-
96《有可靠性指标的非固体电解质钽电容器总规范》和 SJ50733/3-2003 详细规范。
使用温度范围: -55℃ ~ +125℃(>+85℃时施加类别电压 UC)
电容量允许偏差:±5%、±10%、±20%
漏电流值:+20℃ 时 I0 ≤ 0.0008 UR CR (μA) 或 1μA (取大者)
+85℃ 时、+125℃ 时 I ≤ 0.006 UR CR (μA) 或 6μA (取大者)
外形尺寸和最大重量:见图 1 和表 1

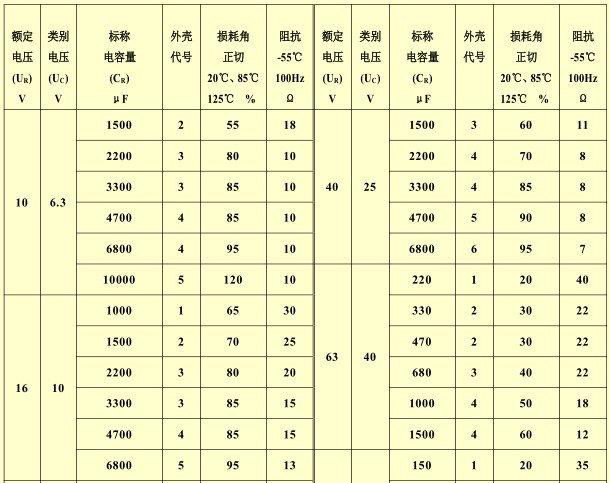

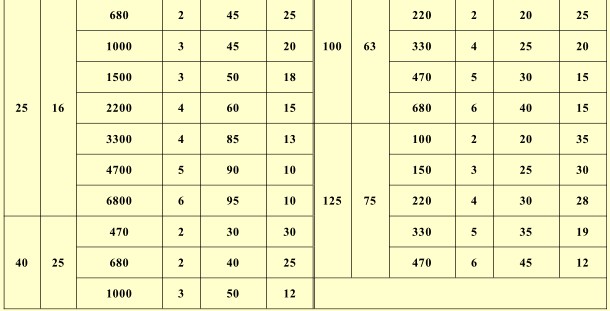

额定电压、类别电压、标称电容量:见表 2
损耗角正切(tgδ):不超过表 2 规定
低温(-55℃)阻抗:不超过表 2 规定

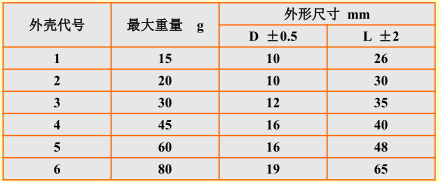

表 1
外形尺寸和最大重量
