该产品为气密封高频非固体电解质固定钽电容器,银外壳封装、气密封、轴向引出
结构、可带绝缘外套、有极性。具有可靠性高、稳定性好、使用寿命长、高频产品、
等效串联电阻低、耐较大纹波电流等特点,适用于航天、航空、卫星、导弹、海(地)
缆、通迅等有可靠性指标要求的各种军用电子仪器设备的高频滤波电路中。该产品符合
GJB733A-96《有可靠性指标的非固体电解质钽电容器总规范》。
使用温度范围: -55℃ ~ +125℃(>+85℃时施加类别电压 UC)
电容量允许偏差:±10%、±20%
漏电流值:+20℃ 时 I0 ≤ 0.0008 UR CR (μA) 或 0.8μA (取大者)
+85℃ 时、+125℃ 时 I ≤ 0.0048 UR CR (μA) 或 4.8μA (取大者)

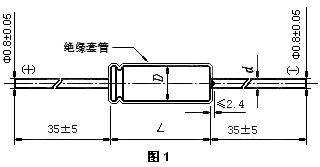

外形尺寸和最大重量:见图 1 和表 1
额定电压、类别电压、标称电容量:见表 2
损耗角正切(tgδ):不超过表 2 规定
低温(-55℃)阻抗:不超过表 2 规定
等效串联电阻(ESR)(100KHz):不超过表 2 规定
纹波电流(+85℃、40KHz):不超过表 2 规定

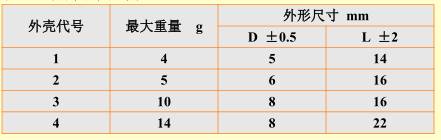

表 1
外形尺寸和最大重量
